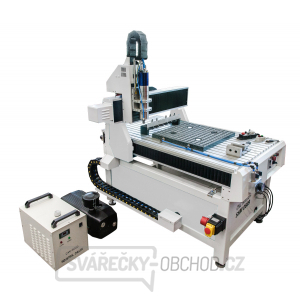

CNC router Numco SHG 0609 ATC
Trojosý router s vysokootáčkovým vretenom vhodný na obrábanie zliatin neželezných kovov, plastov a dreva. Súčasťou stroja je ATC kit a vákuový stôl .
- Tento rad routerov je určený na obrábanie zliatin neželezných kovov, plastov a dreva v reklamnom a nábytkárskom priemysle. Svoje uplatnenie nájdu, ale aj pri výrobe mäkkých vstrekovacích foriem, elektród a iných tvarovo náročných aplikácií.
- Stroje sú v základnom prevedení vybavené riadiacim systémom ARMOTE, MPG ovládačom pre uľahčenie nastavovacích prác, sondou na určenie dĺžkovej korekcie nástroja, Štart/stop tlačidlom pre opakované spracovanie výrobných programov, 2F krokovými motormi, presnými guličkovými skrutkami , lineárnym vedením HIWIN , vysoko garantovanou hádzavosťou menej ako 0,01mm a upínaním nástrojov do klieštiny, indukčnými snímačmi OMRON zaručujúcimi vysokú presnosť nabehnutia referenčného bodu.
- Hlavné konštrukčné časti stroja (rám, bočnice, portál) sú tvorené odliatky, ktoré zaisťujú vysokú tuhosť a stabilitu.
ATC kit
- Vodou chladené vreteno 1,5 kW, 24 000 ot/min Lineárny zásobník pre 6 upínačov
- Presný stôl s T-drážkami vyrobený z liateho hliníka
- Senzor pre automatické meranie dĺžkovej korekcie nástroja
- Pohony s kontrolou straty polohy vo všetkých osiach
- Agregát na chladenie vretena
- Upínače ISO20/ER16, 6 ks
- Predopnuté lineárne vedenie v osi Z
- PLC modul v riadiacom systéme
- Osadením kitu sa zmenší pracovný rozsah v osi Y o 90 mm. Na prevádzku je nutné k stroju pripojiť stlačený vzduch.
Vákuový stôl
- Kompletné riešenie vrátane rozvodov, kontroly podtlaku a vákuovej pumpy
- Aktívnu saciu plochu je možné ohraničiť na potrebný rozmer vložením tesniacej gumy do drážok stola.
- Pri použití vákuového stola sa zníži priechod pod portálom o 25 mm.
Použitie
Kovy: hliník, dural, meď, mosadz, bronz atď.
Plasty: plexisklo, polykarbonát, akrylát, polystyrén, ABS, vinyl, PVC atď.
Drevo: preglejka, MDF, lamináty, drevotriesky, všetky typy drevín atď.
Ostatné: Alucobond, Dibond, Styrodur, Ebalta, pena, molitan
Pozn.: Ku všetkým CNC routerom ZADARMO dodávame 2,5CAD/CAM softvér GRAVOSTAR, ktorý umožňuje jednoduché a rýchle programovanie. Tento CAM je priamo kompatibilný s riadiacim systémom Armote čo umožňuje jednoduchú a rýchlu editáciu všetkých parametrov výrobného programu priamo v prostredí riadiaceho systému.
Technické parametre:
Riadiaci systém
Riadiaci systém: ARMOTE
Elektrické pripojenie
Elektrické pripojenie: 230 V
Vreteno
Výkon vretena: 1,5 kW
Otáčky: 0-24000 ot/min
Uchytenie nástroja: ER16
Presnosť obrábania
Opakovateľná presnosť: 0,02 mm
Posuvy
Rozsah posuvu - os X: 600 mm
Rozsah posuvu - os Y: 900 mm
Rozsah posuvu - os Z: 120 mm
Pracovný posuv: 6000 mm/min
Rýchloposuv: 9000 mm/min
Pracovný stôl
Rozmery pracovného stola: 780 × 1300 mm
Plocha pracovného stola: T-drážky
Vákuová pumpa: SVCO SV 1040 C
Výkon vákuovej pumpy: 1,25 kW
Konštrukcia
Rám stroja: Zváraný z oceľových profilov
Konštrukcia portálu: Hliníkový odliatok
Koncepcia - os X: Lineárne vedenie, guličkové skrutky
Koncepcia - os Y: Lineárne vedenie a guličkové skrutky
Koncepcia - os Z: Klzné tyče a guličkové skrutky
Rozmery
Rozmery (š × v × h): 1710 × 1585 × 1250 mm
Hmotnosť: 250 kg
