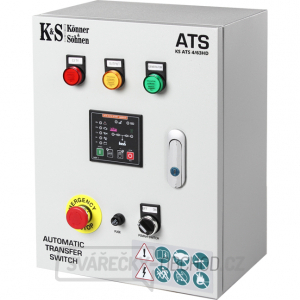

Könner & Söhnen ATS prepínač ATS KS 4/63HD - diesel

Jednotka ATS (Automatic Transfer Switch) automaticky spustí elektrocentrálu a prenesie na ňu záťaž, akonáhle je odpojený hlavný napájací zdroj.

Benzínové a naftové elektrocentrály s elektrickým štartérom sú vybavené univerzálnym 5pinovým konektorom pre automatickú prepínaciu jednotku (vstup ATS). Jednotka ATS má PLC, ktoré umožňuje programovanie automatického spustenia/zastavenia elektrocentrály v prípade výpadku prúdu a po jeho obnovení.

PROGRAMOVATEĽNÝ LOGICKÝ REGULÁTOR JEDNOTKY ATS:

  • automatická/manuálna prevádzka.
  • naprogramovanie doby spustenia motora po výpadku prúdu.
  • naprogramovanie doby zahriatia motora pred pripojením k spotrebiču.
  • nastavenie doby prevádzky štartéra.
  • monitorovanie výkonu motora.
  • nabíjanie batérie, keď je elektrocentrála vypnutá.

MOTOROVÝ SPÍNAČ 230 V/400 V 63 A:

  • špeciálna konštrukcia spínača chráni elektrocentrálu pred napätím z externej siete.
  • mechanické a elektrické zamykanie.
  • ručné prepínanie medzi elektrickými vedeniami, ak riadenie procesu zlyhá.

Technické parametre:
Napätie batérie: DC8.0-18V
Napätie, V: 230V/400V
Výkon 230 V, kW: 14,4 (28,8)
Prúd (max) 230 V, A: 63 (120)
Výkon 400 V, kW: 34,8
Prúd (max) 230V, A: 63
Pracovné podmienky: od -10 ° C do +55 ° C; vlhkosť: ⩽60%
Podmienky skladovania: od -10 ° C do +70 ° C; vlhkosť: ⩽60%
IP ochranná trieda: IP41
Trieda izolácie: AC1.5KV/1min 1mA
Maximálny nabíjací prúd batérie zo zabudovaného napájacieho zdroja, A: 2
Dĺžka ovládacieho kábla, m: 3,0
Čistá dĺžka, mm: 400
Čistá šírka, mm: 320
Čistá výška, mm: 200
Hrubá dĺžka, mm: 460
Hrubá šírka, mm: 380
Hrubá výška, mm: 250
Čistá hmotnosť, kg: 8,85
Hrubá hmotnosť, kg: 9,8
