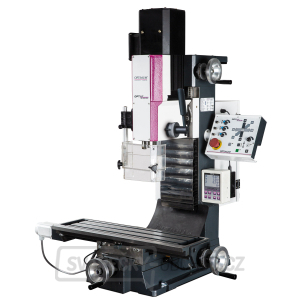

Frézka OPTImill MH 25 SPV
Stabilná frézka s elektronickou plynulou reguláciou otáčok a krokovými motormi a digitálnym meračom polohy DRO 5.
- Protizávažie uľahčuje nastavenie osi Z
- Plynulá regulácia otáčok
- Prehľadný ukazovateľ rýchlosti na frézovacej hlave
- Jednoduchá výmena nástroja vďaka rýchloupínaciemu mechanizmu
- Široké vodiace dráhy v osi Z
- Pripravené drážky pre ľahké nalepenie magnetických pások
- Invertorový motor
- Posuvové vretená je možné nastaviť pomocou matíc
- Všetky vedenia sú brúsené a škrabané (mazanie pomocou mazacích vreciek)
- Presné spracovanie, veľmi pokojný chod
- Guľôčkové ložiská s kosouhlým stykom vo všetkých osiach
- Frézovaciu hlavu je možné naklápať o 45 °
- Pravý/ľavý chod
- Výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom
- Stabilné, presne brúsené a škrabané rybinové vedenie s klinovými lištami na vymedzenie vôle
- Plynulá regulácia posuvu vo všetkých osiach
- Rýchloposuv v osi X a Y pre rýchle polohovanie
- Digitálny merač polohy DRO 5
- Koncový spínač posuvu
- Vyberateľný ovládací panel
- Pri zastavení vretena sa zastaví aj posuv
Technické parametre:
Vŕtací výkon trvalý | oceľ : 20 mm
Vŕtací výkon max. | oceľ : 25 mm
Max. priemer stopkovej frézy: 25 mm
Max. priemer nožovej hlavy: 50 mm
Vyloženie: 185mm
Rozmery pracovného stola: 620×180mm
T-drážky | počet : 3
T-drážky | veľkosť drážky: 12 mm
T-drážky | rozstup : 50 mm
Kužeľ vretena : BT30
Rozsah posuvu - os X : strojné 380 (ručné 400) mm
Rozsah posuvu - os Y : strojná 130 (ručná 210) mm
Rozsah posuvu - os Z: strojný 190 (ručný 270) mm
Otáčky : 200-4000ot/min
Plynulá zmena otáčok : Áno
Krútiaci moment vretena: 10 Nm
Uhol naklopenia frézovacej hlavy: -45 ° až +45 °
Krútiaci moment motora - os X : 2.2 Nm
Krútiaci moment motora - os Y : 2.2 Nm
Krútiaci moment motora - os Z: 4.2 Nm
Príkon : 1500 W
Elektrické pripojenie : 230 V
Rozmery (š × v × h) : 914×1119×844mm
Hmotnosť : 200 kg
