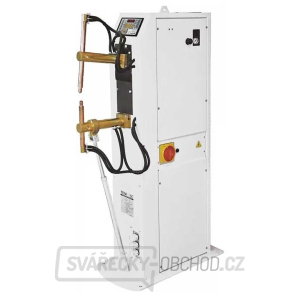

Stojanová bodovka TECNA 4642

  • Nová ergonomická konštrukcia s riadiacou jednotkou vpredu pre lepšie ovládanie a kontrolu zváracích údajov počas pracovného cyklu
  • Mikroprocesorom riadená stojanová bodová zváračka s kyvným ramenom a nožným ovládaním
  • Nastaviteľné ramená až do dĺžky 700 mm, umožňujúce prispôsobiť zváračku danej práci
  • Držiaky elektród pre veľkú pracovnú záťaž a dlhú životnosť, určené pre priamu aj šikmú montáž, sú vyrobené zo zliatiny medi, chrómu a zirkónu
  • Nastaviteľný elektródový krok umožňujúci dosiahnuť maximálnu pracovnú rýchlosť
  • Vodou chladený transformátor s vinutím zaliatym epoxidovou živicou
  • Vodou chladené ramená, držiaky elektród a elektródy
  • Synchrónny SCR spínač s ochranným termostatom izolovaný od vodného chladiaceho okruhu
  • Nastaviteľná sila stlačenia elektród; mikrospínač zapne zváranie, keď je dosiahnutá nastavená hodnota zošliapnutím nožného ovládania
  • Nastaviteľná dĺžka nožného ovládania
Technické parametre:


Výkon pri 50%: 20kVA
Maximálny výkon: 39kVA
Sekudárne napätie naprázdno: 4V
Skratový prúd: 12kA
Max Zvárací prúd: 9,6kA
Tepelný prúd pri 100%: 3,5kA
Napájanie: 400/50V/Hz
Istenie 230v: 80A
Istená 400v: 50A
Prierez kábla 10m,30m: 10,10mm2
Trieda izolácie: F
Minimálne vyloženie ramien: 380mm
Maximálny prítlak elektród: 150daN
Zdvih elektród: 10-60mm
Maximálny skratový prúd pre
maximálne vyloženie ramien: 8,8kA
Prietok vodného chladenia: 3 l/m
Minimálny tlak vody: 2,5 bar
Prevádzkový hluk: 70 db/A
Hmotnosť: 146kg
Priemer ramien: 40mm
Priemer držiaka elektród: 22mm
Priemer kónusu elektródy: 14,8mm
