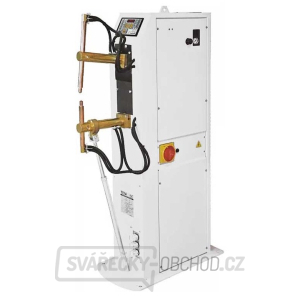

Stojanová bodovka TECNA 4644

  • Nová ergonomická konštrukcia s riadiacou jednotkou vpredu pre lepšie ovládanie a kontrolu zváracích údajov počas pracovného cyklu
  • Mikroprocesorom riadená stojanová bodová zváračka s kyvným ramenom a nožným ovládaním
  • Nastaviteľné ramená až do dĺžky 700 mm, umožňujúce prispôsobiť zváračku danej práci
  • Držiaky elektród pre veľkú pracovnú záťaž a dlhú životnosť, určené pre priamu aj šikmú montáž, sú vyrobené zo zliatiny medi, chrómu a zirkónu
  • Nastaviteľný elektródový krok umožňujúci dosiahnuť maximálnu pracovnú rýchlosť
  • Vodou chladený transformátor s vinutím zaliatym epoxidovou živicou
  • Vodou chladené ramená, držiaky elektród a elektródy
  • Synchrónny SCR spínač s ochranným termostatom izolovaný od vodného chladiaceho okruhu
  • Nastaviteľná sila stlačenia elektród; mikrospínač zapne zváranie, keď je dosiahnutá nastavená hodnota zošliapnutím nožného ovládania
  • Nastaviteľná dĺžka nožného ovládania
Technické parametre:


Výkon pri 50%: 25kVA
Maximálny výkon: 55kVA
Sekudárne napätie naprázdno: 4,6V
Skratový prúd: 14,5kA
Max Zvárací prúd: 11,6kA
Tepelný prúd pri 100%: 3,5kA8
Napájanie: 400/50V/Hz
Istenie 230v: 50A
Istená 400v: 50A
Prierez kábla 10m,30m: 6,10mm2
Trieda izolácie: F
Minimálne vyloženie ramien: 230mm
Maximálny prítlak elektród: 240daN
Zdvih elektród: 8-44mm
Maximálny skratový prúd pre
maximálne vyloženie ramien: 8,4kA
Prietok vodného chladenia: 2,5 l/m
Minimálny tlak vody: 2,5 bar
Prevádzkový hluk: 70 db/A
Hmotnosť: 133kg
Priemer ramien: 36mm
Priemer držiaka elektród: 19mm
Priemer kónusu elektródy: 12,7mm
