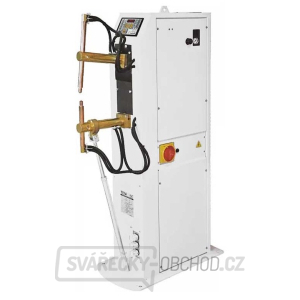

Stojanová bodovka TECNA 4646
- Nová ergonomická konštrukcia s riadiacou jednotkou vpredu pre lepšie ovládanie a kontrolu zváracích údajov počas pracovného cyklu
- Mikroprocesorom riadená stojanová bodová zváračka s kyvným ramenom a pneumatickým ovládaním
- Nastaviteľné ramená až do dĺžky 550 mm, umožňujúce prispôsobiť zváračku danej práci
- Držiaky elektród pre veľkú pracovnú záťaž a dlhú životnosť, určené pre priamu aj šikmú montáž, sú vyrobené zo zliatiny medi, chrómu a zirkónu
- Nastaviteľný elektródový krok umožňujúci dosiahnuť maximálnu pracovnú rýchlosť
- Vodou chladený transformátor s vinutím zaliatym epoxidovou živicou
- Vodou chladené ramená, držiaky elektród a elektródy
- Bezolejové vzduchové valce eliminujúce olejovú hmlu
- Nastaviteľný prítlak elektród redukčným ventilom so vzduchovým filtrom, manometrom a poloautomatickým odvodňovacím systémom
- Vstavaný ventil na kontrolu rýchlosti elektród, absorbér na pohltenie rázov a vzduchový tlmič
- Dvojstupňový elektrický nožný spínač - pre použitie v automatickom a ručnom režime umožní obsluhe vykonať viac bodov a dovolí zváranie iba v konkrétnej pozícii
- Možnosť pripojenia druhého dvojstupňového elektrického nožného spínača typ 70284
- S týmto doplnkovým elektrickým nožným spínačom je možnosť nastavenia rozdielneho času a prúdu s rôznymi druhmi zvárania na rovnakom výrobku
Technické parametre:
Výkon pri 50%: 20kVA
Maximálny výkon: 48kVA
Sekudárne napätie naprázdno: 4V
Skratový prúd: 14,5kA
Max Zvárací prúd: 11,6kA
Tepelný prúd pri 100%: 3,5kA8
Napájanie: 400/50V/Hz
Istenie 230v: 40A
Istená 400v: 40A
Prierez kábla 10m,30m: 10,10mm2
Trieda izolácie: F
Minimálne vyloženie ramien: 230mm
Maximálny prítlak elektród: 240daN
Zdvih elektród: 8-44mm
Maximálny skratový prúd pre
maximálne vyloženie ramien: 10kA
Prietok vodného chladenia: 3 l/m
Minimálny tlak vody: 2,5 bar
Prevádzkový hluk: 70 db/A
Hmotnosť: 141kg
Priemer ramien: 40mm
Priemer držiaka elektród: 22mm
Priemer kónusu elektródy: 12,7mm
