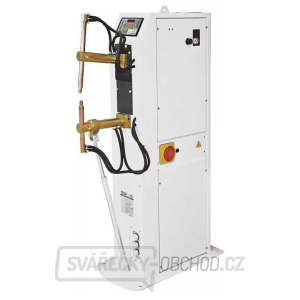

Stojanová bodovka TECNA 4648

  • Nová ergonomická konštrukcia s riadiacou jednotkou vpredu pre lepšie ovládanie a kontrolu zváracích údajov počas pracovného cyklu
  • Mikroprocesorom riadená stojanová bodová zváračka s kyvným ramenom a pneumatickým ovládaním
  • Nastaviteľné ramená až do dĺžky 550 mm, umožňujúce prispôsobiť zváračku danej práci
  • Držiaky elektród pre veľkú pracovnú záťaž a dlhú životnosť, určené pre priamu aj šikmú montáž, sú vyrobené zo zliatiny medi, chrómu a zirkónu
  • Nastaviteľný elektródový krok umožňujúci dosiahnuť maximálnu pracovnú rýchlosť
  • Vodou chladený transformátor s vinutím zaliatym epoxidovou živicou
  • Vodou chladené ramená, držiaky elektród a elektródy
  • Bezolejové vzduchové valce eliminujúce olejovú hmlu
  • Nastaviteľný prítlak elektród redukčným ventilom so vzduchovým filtrom, manometrom a poloautomatickým odvodňovacím systémom
  • Vstavaný ventil pre kontrolu rýchlosti elektród, absorbér pre pohltenie rázov a vzduchový tlmič
  • Dvojstupňový elektrický nožný spínač - pre použitie v automatickom a ručnom režime umožní obsluhe vykonať viac bodov a dovolí zváranie iba v konkrétnej pozícii
  • Možnosť pripojenia druhého dvojstupňového elektrického nožného spínača typ 70284
  • S týmto doplnkovým elektrickým nožným spínačom je možnosť nastavenia rozdielneho času a prúdu s rôznymi druhmi zvárania na rovnakom výrobku
Technické parametre:


Výkon pri 50%: 25kVA
Maximálny výkon: 68kVA
Sekudárne napätie naprázdno: 4,6V
Skratový prúd: 18kA
Max Zvárací prúd: 14,4kA
Tepelný prúd pri 100%: 3,8 kA
Napájanie: 400/50V/Hz
Istenie 230v: 50A
Istená 400v: 50A
Prierez kábla 10m,30m: 16,16mm2
Trieda izolácie: F
Minimálne vyloženie ramien: 230mm
Maximálny prítlak elektród: 240daN
Zdvih elektród: 8-44mm
Maximálny skratový prúd pre
maximálne vyloženie ramien: 13kA
Prietok vodného chladenia: 3,7 l/m
Minimálny tlak vody: 2,5 bar
Prevádzkový hluk: 70 db/A
Hmotnosť: 143kg
Priemer ramien: 40mm
Priemer držiaka elektród: 22mm
Priemer kónusu elektródy: 14,8mm
