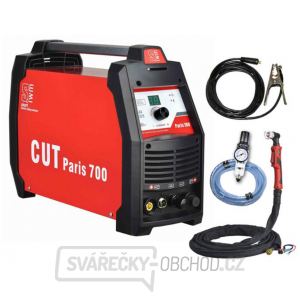

VECTOR Paris 700 PLASMA Pilot + hořák plasma

Paris 700 PLASMA HF je trojfázová plazmový rezačka, ktorá svojimi rozmermi a hmotnosťou predstavuje veľmi kompaktný a ľahko přenostnou zámočnícku plazmovú rezačku. Môže byť použitá pre rezanie rozličných materiálov. Nie je problém rezať nelegovanej až vysokolegované ocele, ďalej ani hliník či ušľachtilé kovy. Rezná kapacita sa mení podľa druhu rezaného materiálu a jeho vlastností. Prenosné zariadenie s hmotnosťou iba 10 kg !!

Jednoduché ovládanie pomocou jedného enkodéru z prehľadného čelného panelu umožňuje jednoduché nastavenie a rýchle začatie rezanie.

Vlastnosti a funkcie:

  • Digitálne riadenie
  • Jednoduchý a prehľadný ovládací panel
  • Ľahké prenosné prevedenie
  • Sieťový kábel 2,5 m so zástrčkou 16 A s ochranným kontaktom
  • Pripojenie na sieť 3x400 V/16 A
  • Tolerancia sieťového napätia +15%/- 15%
  • Pilotný oblúk pre bezkontaktné zapaľovanie
  • Tvarové rezanie aj tenkých plechov bez deformácií.

Pohľad na ovládací panel

Ovládací panel SIWM Paris 700 PLASMA Pilot

Parametre ovládacieho panela

  1. digitálny displej
  2. indikátor napájania
  3. Indukátor prehriatiu
  4. enkodér

plazmové rezanie

Rezanie elektricky vodivých materiálov tenkým plazmovým lúčom pri spoločnom použití sa zdroje stlačeného vzduchu.
Veľmi efektívne pre rezanie nelegovaných, nízkolegovaných i vysokolegovaných (nerez) ocelí.
Rezanie tenkých plechov bez deformácií.

rezná kapacita
oceľ

  • Kvalitný rez - 15 mm
  • Maximálny rez - 20 mm

Rozsah dodávky:

zvárací zdroj VECTOR Paris 700 PLASMA HF
zváracie káble

Horák AG-60 Pilot 4 m
Zemniaci kábel 2,5 m 10-25 s gumovým plášťom

Príslušenstvo PLASMA

1x Vzduchová hadica
1x Odlučovač kondenzátu s manometrom



Technické parametre:
Napájacie napätie: 3x400V

Istenie: 16 A
Napätie na prázdno: 310 V
Rozsah rezacieho prúdu: 20 A - 70 A

Zaťažovateľ 100% (pri 40 ° C) (?): 50 A
Zaťažovateľ 60% (pri 40 ° C) (?): 70 A
Produktívne rez - oceľ: 15 mm
Maximálny rez - oceľ: 20 mm
Tlak vzduchu: 3,5-5 bar
Odber vzduchu: 120 l/min
Zapaľovanie plazma oblúka: HF + pilot
Pilotný oblúk: ÁNO
Krytie: IP 21S
Rozmery DxŠxV: 380 x 160 x 365 mm
Hmotnosť: 10 kg
