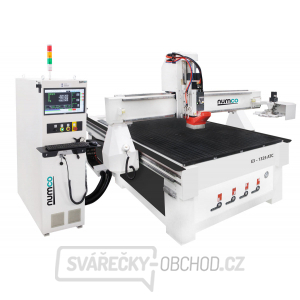

CNC fréza Numco E3 1325 ATC
Stredne veľká frézka s automatická výmena nástrojov určená na profesionálne použitie. Rám stroja je vyrobený zo zváraných oceľových profilov, portál je vyrobený z hrubostennej ocele. Táto konštrukcia zaručuje vysokú tuhosť stroja aj pri náročných operáciách.
- Automatická výmena nástrojov so zásobníkom nástrojov typu Carusel s 8 pozíciami nástrojov
- 9 kW vreteno s 24 000 ot/min
- Stroj je vybavený kvalitnými komponentmi od popredných svetových výrobcov - guľôčkovými skrutkami a lineárnymi vedeniami THK, talianskym vretenom HSD, japonskými servomotormi a ovládačmi YASKAWA a vákuovým stolom s nemeckou vákuovou pumpou BECKER
- Na želanie možno stroj vybav iť fixačným zariadením, pneumatickými dorazmi alebo zvýšeným priechodom medzi portálom a stolom
- Vreteno HSD: Talianska spoločnosť HSD je jedným z popredných svetových výrobcov vysokorýchlostných vretien. Vďaka dlhoročným skúsenostiam s ich výrobou sa zákazníci môžu spoľahnúť na vysokú spoľahlivosť.
- Vretená HSD chladené vzduchom sú vhodné na veľmi efektívne opracovanie rôznych druhov materiálov, napr. dreva, duralu, hliníka, medi, PVC, peny, plastu, polykarbonátu atď.
- Vreteno s ATC zabezpečuje rýchlu automatickú výmenu nástrojov, čo umožňuje zvýšiť výrobu na stroji. Upínanie nástrojov zabezpečujú upínače ISO 30.
- Konštrukcia . Portál, ktorý sa pohybuje na lineárnom vedení, je vyrobený ako hrubostenný oceľový profil. Na vyrovnanie je stroj vybavený nastaviteľnými nivelačnými prvkami (fréza sa nekotví do zeme).
- Stôl: Povrch stola je vyrobený z gumy, opatrený drážkami pre vákuové vedenie. Vďaka tomu je možné opracovávaný materiál pripevniť priamo na stôl (bez použitia svoriek). Stôl je rovnomerne rozdelený na niekoľko segmentov, ktoré sa dajú samostatne uzavrieť. Tým sa zvyšuje vákuum v pracovnom priestore, ktorý možno ďalej vymedziť tesniacou gumou vloženou do drážky. Druhou možnosťou upínania materiálu je T-drážka, ktorá sa používa na upínanie materiálu pomocou svoriek alebo na upevnenie rôznych prípravkov.
- SERVOMOTORY Yaskawa SGMMS: Všetky osi sú poháňané japonskými servomotormi Yaskawa. Typ SGMMS vyniká rýchlym uvedením do prevádzky, vysokou produktivitou výroby a maximálnou prevádzkovou spoľahlivosťou. Tieto servomotory boli navrhnuté tak, aby vydržali viac ako 60 000 prevádzkových hodín.
- Vákuová pumpa Becker : Lopatková vákuová pumpa Becker má jednoduchú jednohriadeľovú konštrukciu s priamym pohonom. Vďaka tomu vyniká dlhou životnosťou a nízkymi nákladmi na údržbu a prevádzku. Výveva pracuje úplne bez oleja, jednotlivé komory sú oddelené grafitovými lopatkami. Štandardne má výveva integrované sacie filtre a regulačné ventily.
- lineárne vedenie THK: pri vedení všetkých osí frézy sa používa lineárne vedenie, ktoré zabezpečuje vysokú presnosť a rýchlosť. Jeho ďalšími výhodami sú jednoduchá údržba, vysoká odolnosť a plynulá prevádzka. Pre naše frézy sme si vybrali špičkového výrobcu tohto zariadenia, spoločnosť THK.
- Senzor na automatické meranie korekcie dĺžky nástroja. Cyklus je automatický, čo vedie k výraznej úspore času pri príprave výroby. Tým sa skracujú prestoje stroja a zvyšuje sa produktivita.
- MPG: Frézy NUMCO sú vždy vybavené ručným ovládaním MPG, ktoré uľahčuje nastavovacie práce (umožňuje rýchlu voľbu osi posuvu, veľkosti kroku, ručného nastavenia nástroja na materiál atď.
- CAD/CAM Gravostar: Všetky CNC frézy a CNC frézy sa dodávajú s bezplatným softvérom Gravostar CAD/CAM na jednoduché a rýchle programovanie.
Technické parametre:
- Elektrické pripojenie: 400 V
- Výkon vretena : 9 kW
- Otáčky : 0-24000 ot/min
- Opakovateľná presnosť : ± 0,02 mm
- Zásobník nástrojov : 8 pozícií Carusel
- Rozsah posuvu - os X : 1240 mm
- Rozsah posuvu - os Y: 2480 mm
- Rozsah posuvu - os Z: 200 mm
- Pracovná rýchlosť posuvu - os X: 18 000 mm/min
- Pracovný posuv - os Y : 18000 mm/min
- Pracovná rýchlosť posuvu - os Z: 9000 mm/min
- Rýchlosť posuvu - os X : 45000 mm/min
- Rýchlostný posuv - os Y : 45000 mm/min
- Rýchlostný posuv - os Z : 12000 mm/min
- Pohony osí : servomotory YASKAWA SGMMS
- Rozmery pracovného stola : 1230 × 2500 mm
- Povrch pracovného stola : Vákuové upínanie s T-drážkami
- Vákuové čerpadlo : Becker KVT 3.140
- Výkon vákuového čerpadla : 4 kW
- Rám stroja : zvárané oceľové profily
- Konštrukcia portálu : hrubostenný oceľový profil
- Konštrukcia - os X : Šikmé ozubenie
- Koncepcia - os Y : Šikmé ozubenie
- Koncepcia - os Z : Guľôčkové skrutky
- Rozmery (Š × V × H): 2130 × 1800 × 3150 mm
- Hmotnosť: 1300 kg
